ToupTek: Installationsanleitung Motorfokussierer - Astro Automatic Focuser AAF 01

Der ToupTek Astro Automatic Focuser AAF01 – Fokussiermotor lässt sich denkbar einfach an fast jedes Teleskop adaptieren.

Wichtig ist, Sie müssen lediglich den Achsdurchmesser Ihrer Fokussierachse messen und schauen, ob einer der Verbindungsadapter dazu passt, d.h. Ihr Achsdurchmesser muss: 4mm, 5mm, 6mm, 7mm und 8mm betragen.

Dann schauen und Messen Sie bitte, ob die Lochbohrungen aus der Skizze mit Ihren Schraublöchern überein passt.

Fertig.

Los geht’s:

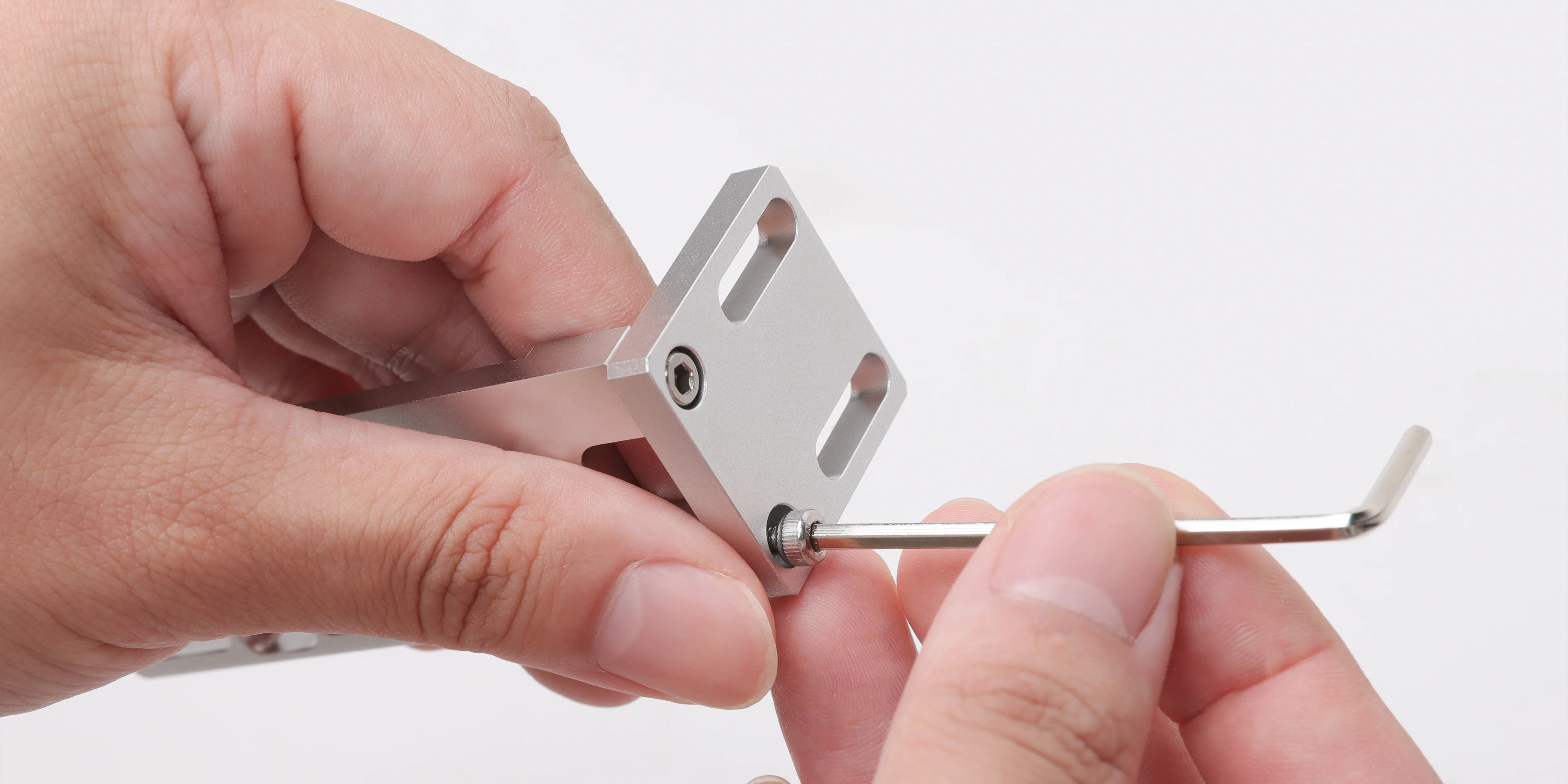

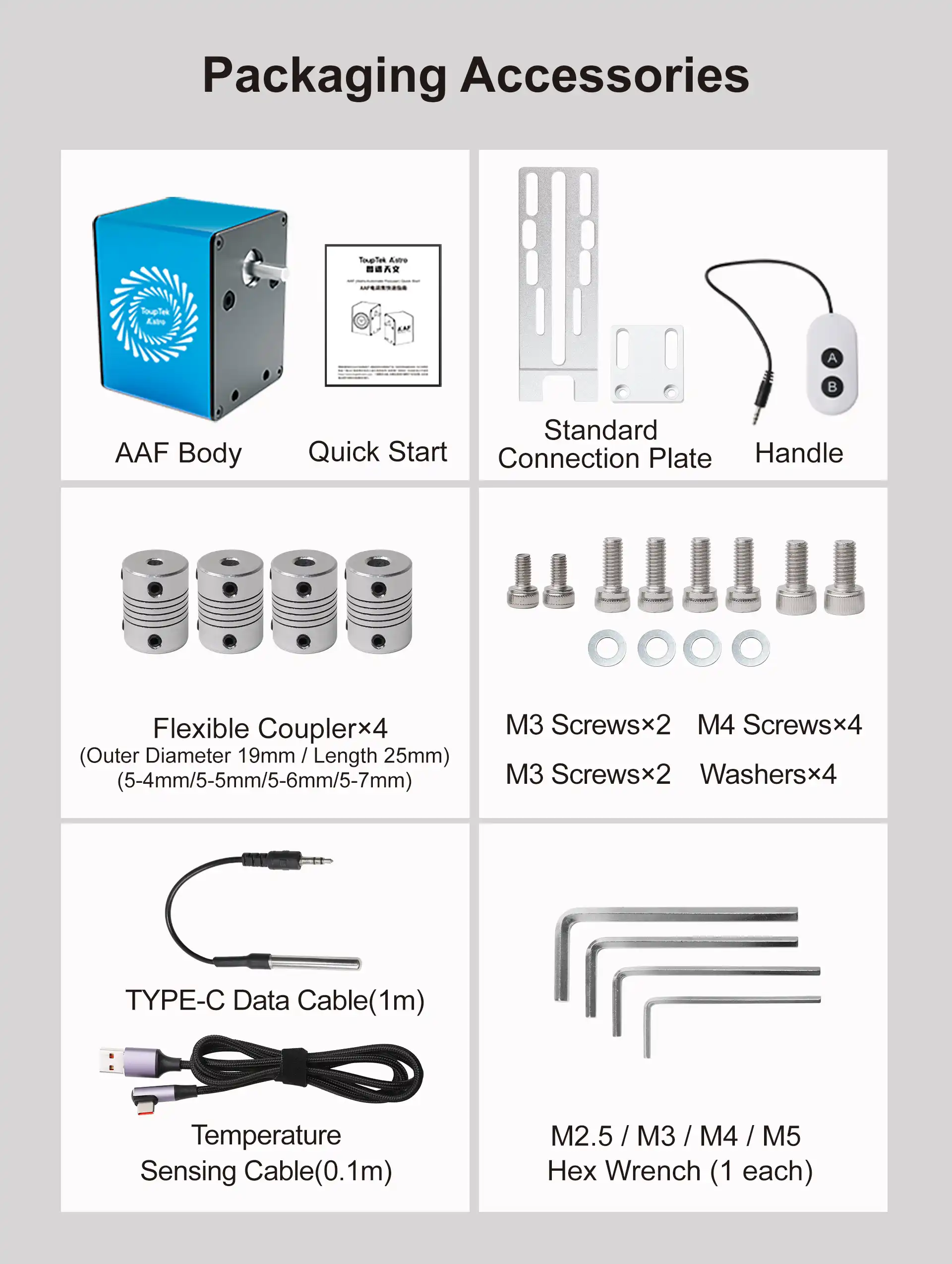

1. Überprüfen Sie die Packliste (Bild oben) und verwenden Sie die M3-Schrauben, um die Standard-Anschlussplatte zu montieren:

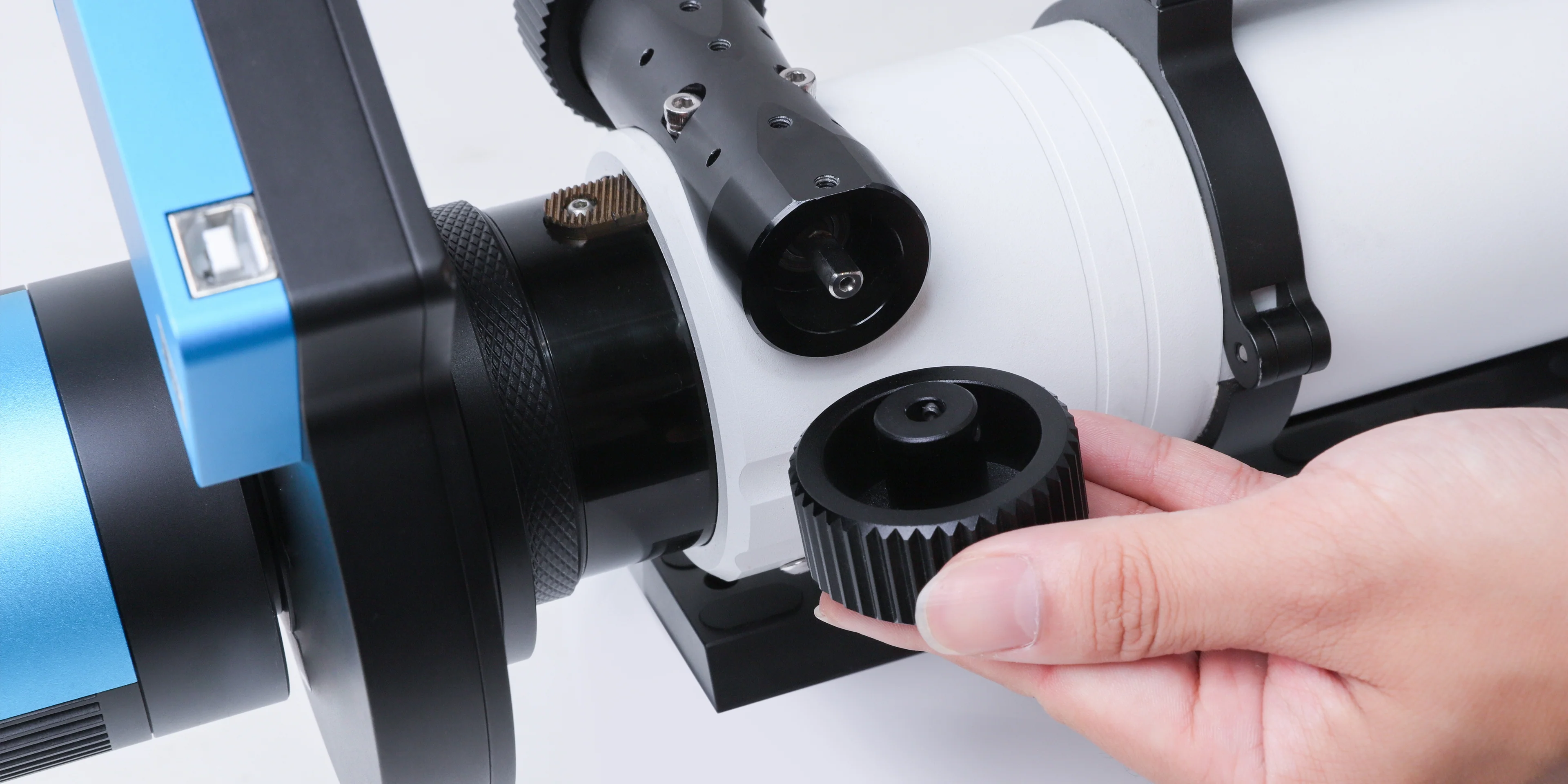

2. Entfernen Sie den Fokussierknopf vom Teleskop (links oder rechts):

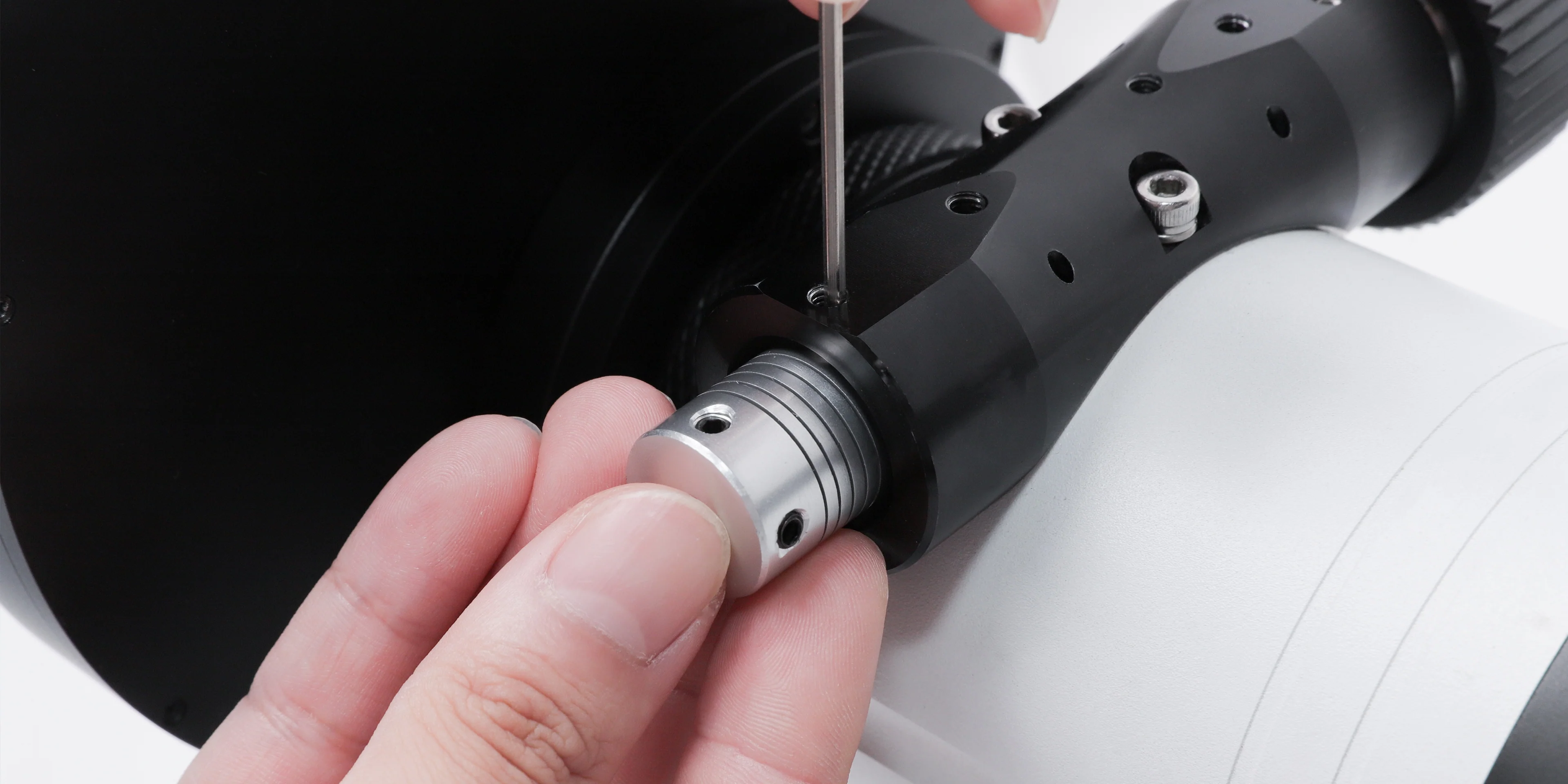

3. Wählen und montieren Sie die passende flexible Kupplung:

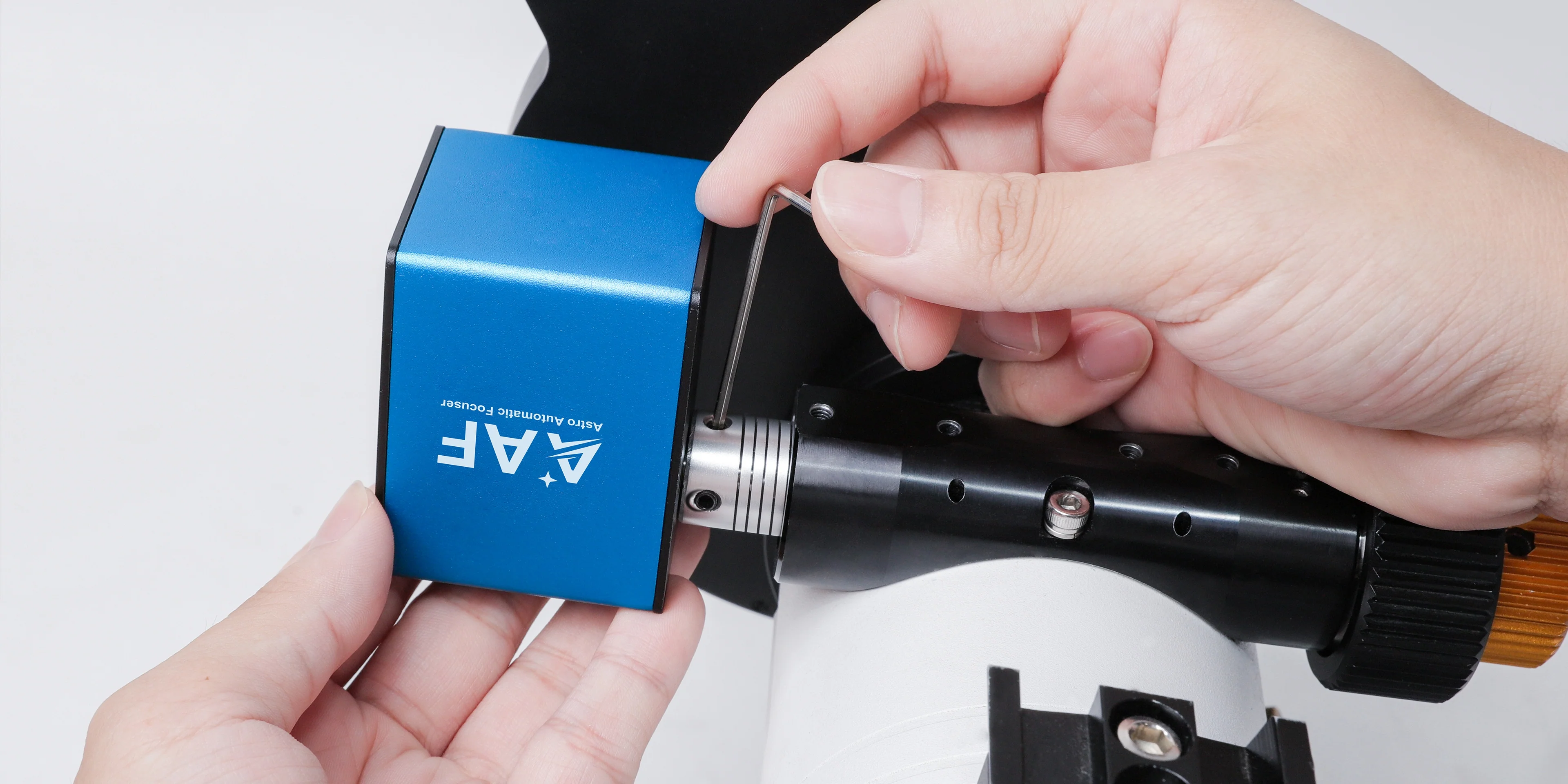

4. Verwenden Sie M4/M5-Schrauben, um das AAF-Gehäuse auf der flexiblen Kupplung zu befestigen:

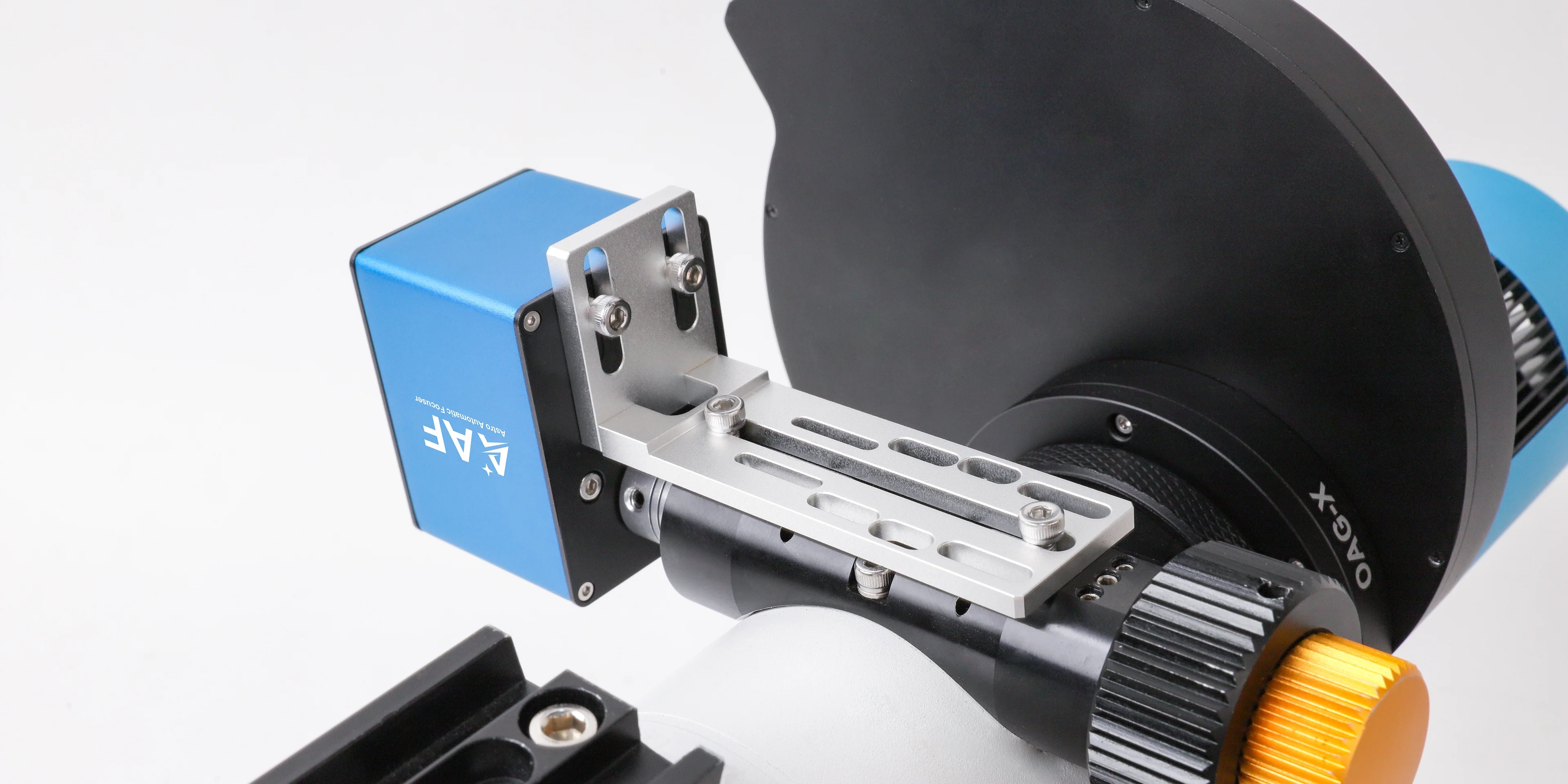

5. Montieren Sie die Standard-Anschlussplatte auf der Fokussiererbasis und befestigen Sie sie mit M4-Schrauben, um sie handfest mit dem AAF zu verbinden und Stabilität zu gewährleisten:

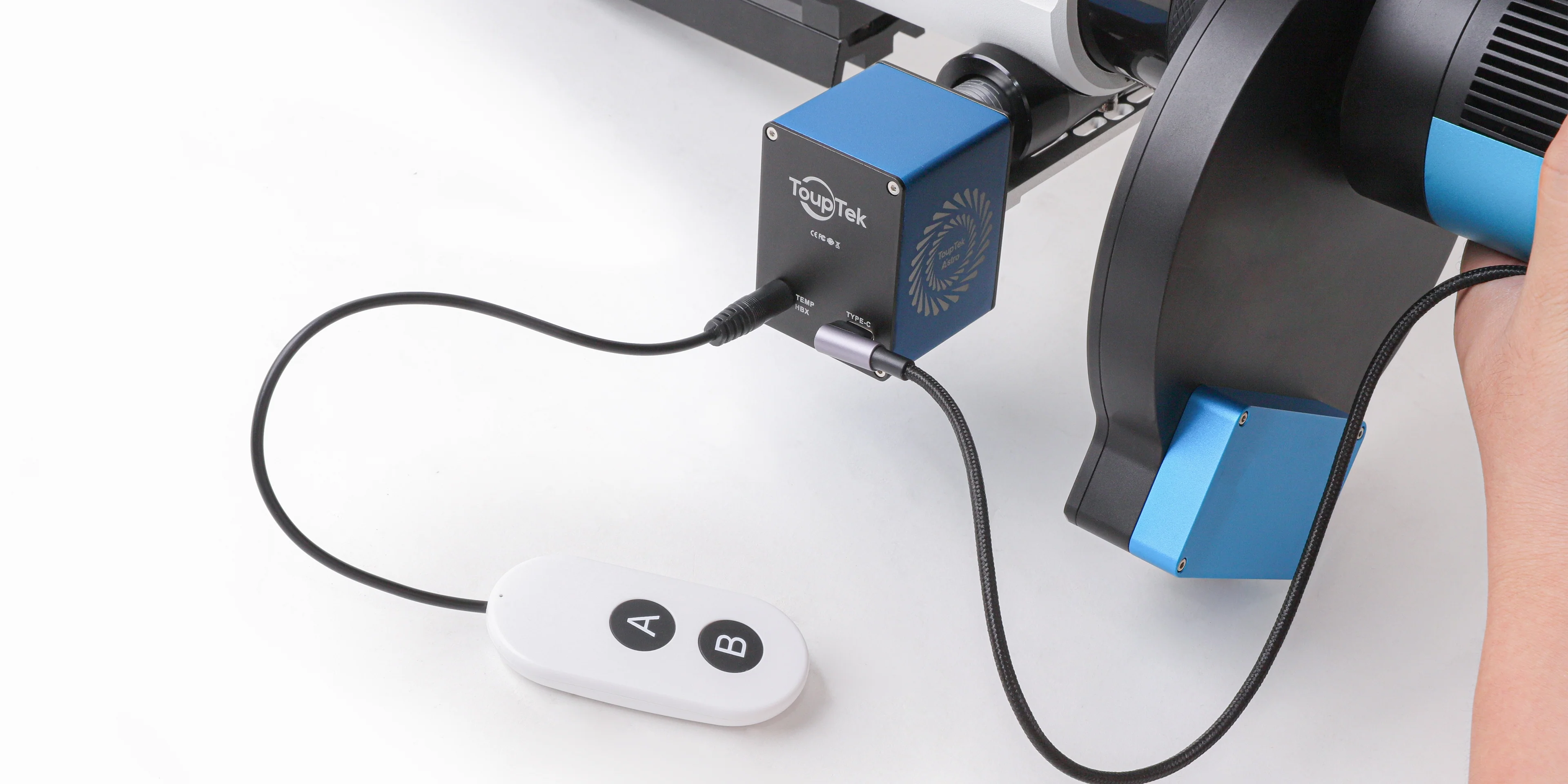

6. Schließen Sie das USB-Datenkabel / das Temperaturmesskabel / den Handgriff entsprechend den spezifischen Nutzungsanforderungen an:

Treiber

WICHTIG: Bevor Sie den ToupTek-Treiber installieren, kontrollieren Sie bitte, ob Sie die neuste Version von ASCOM besitzen!

• Link zu ASCOM
• ToupTek Astro Equipment Treiber (ToupTekASCOMSetup.exe)
